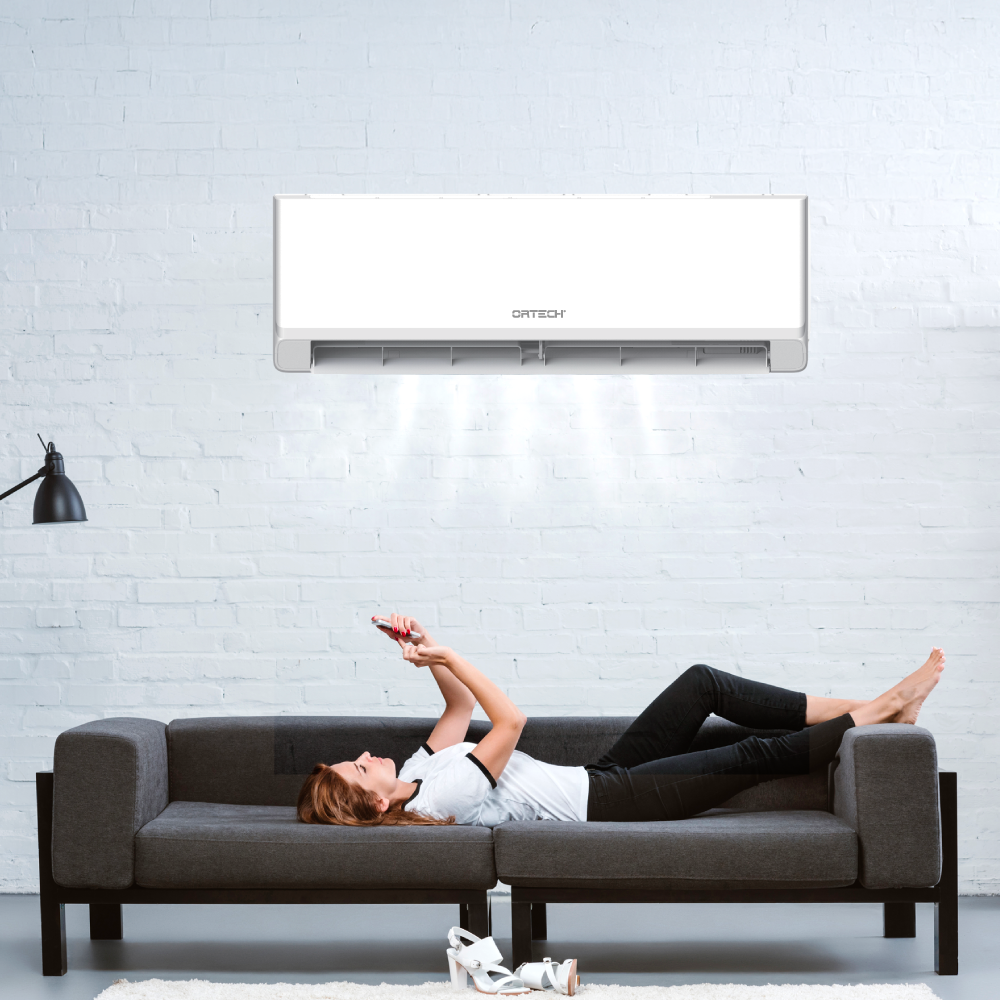

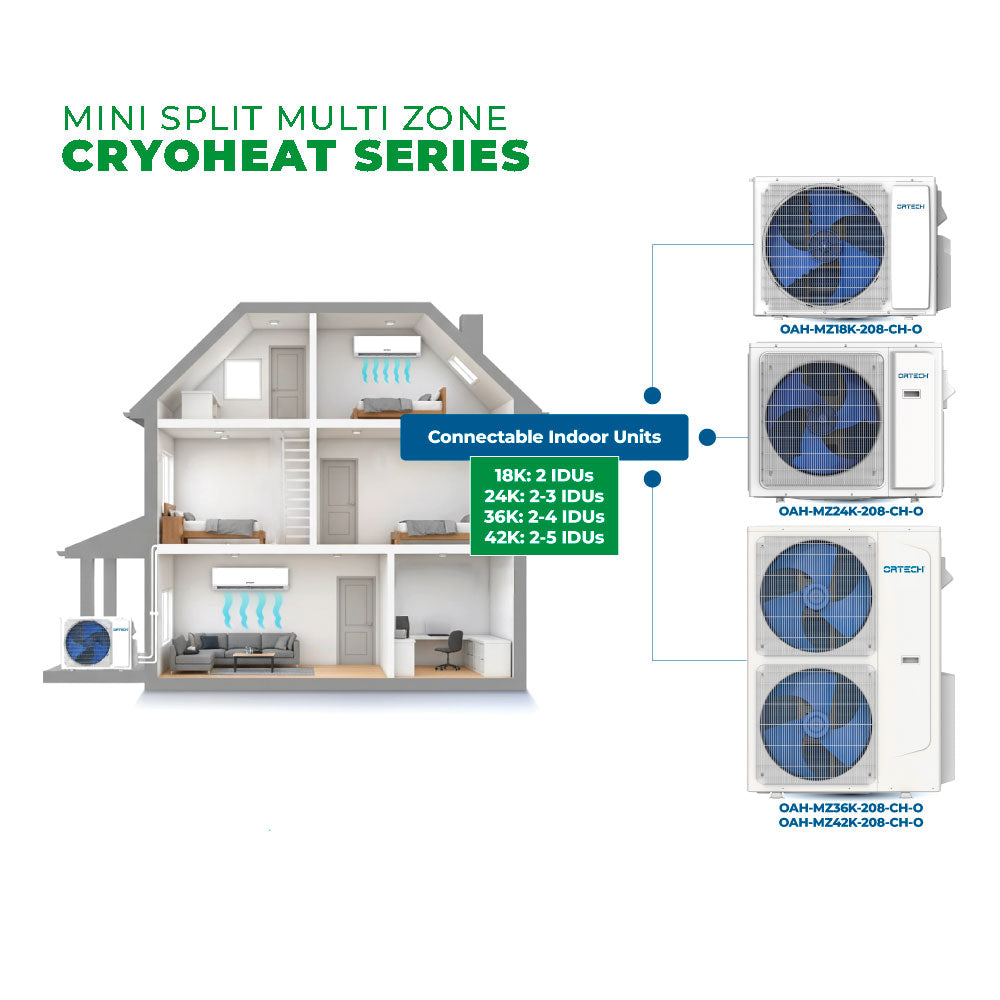

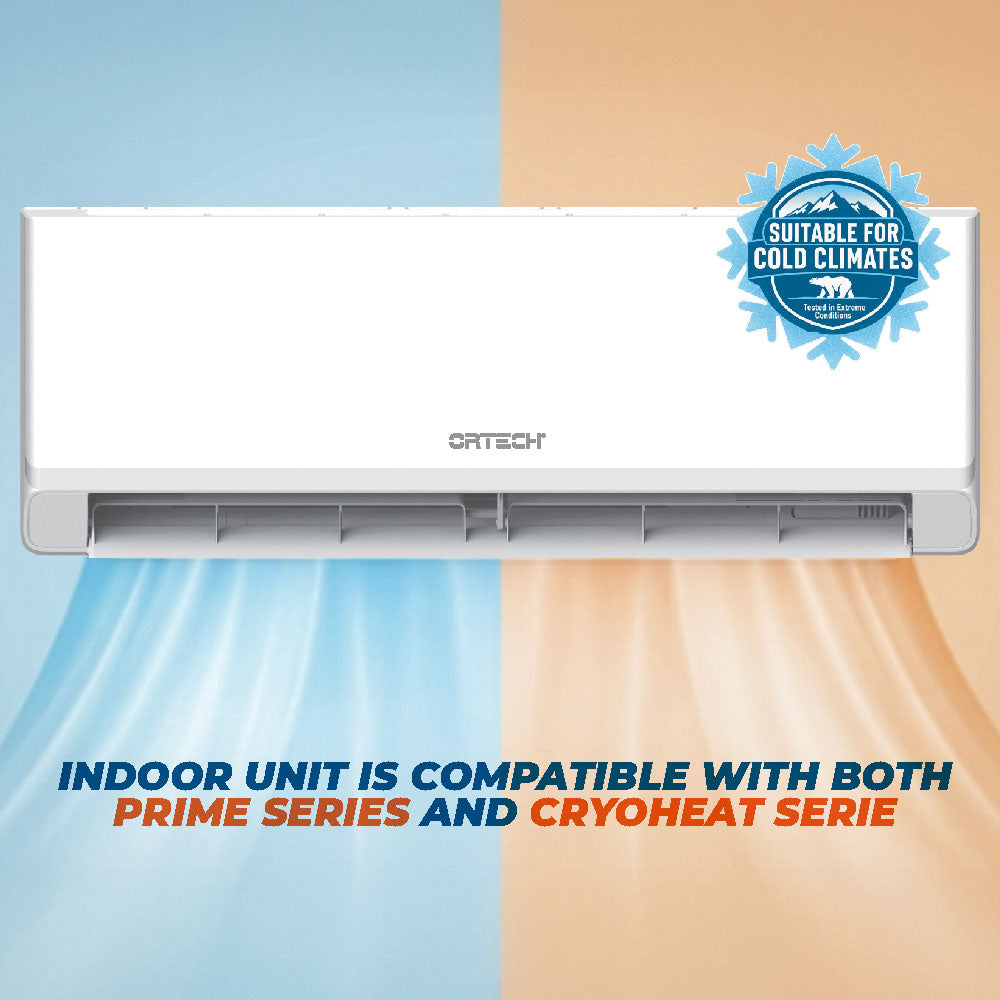

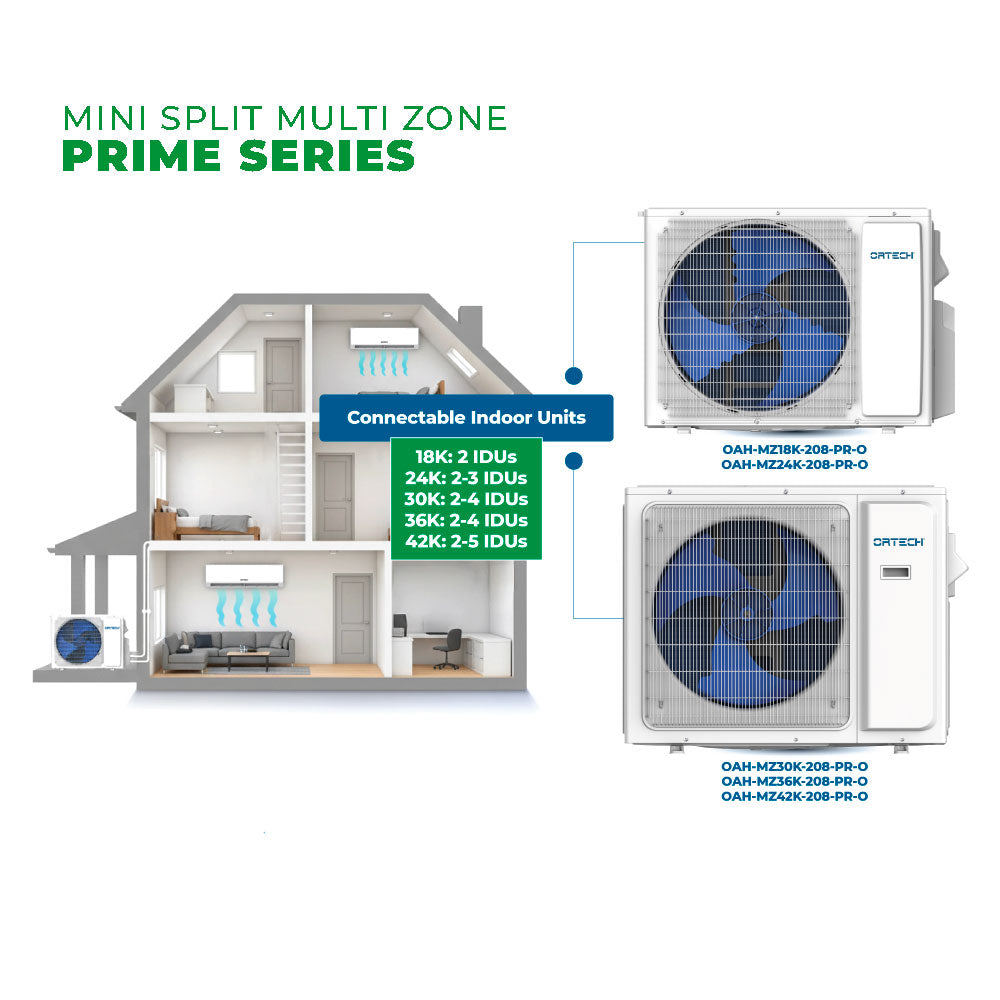

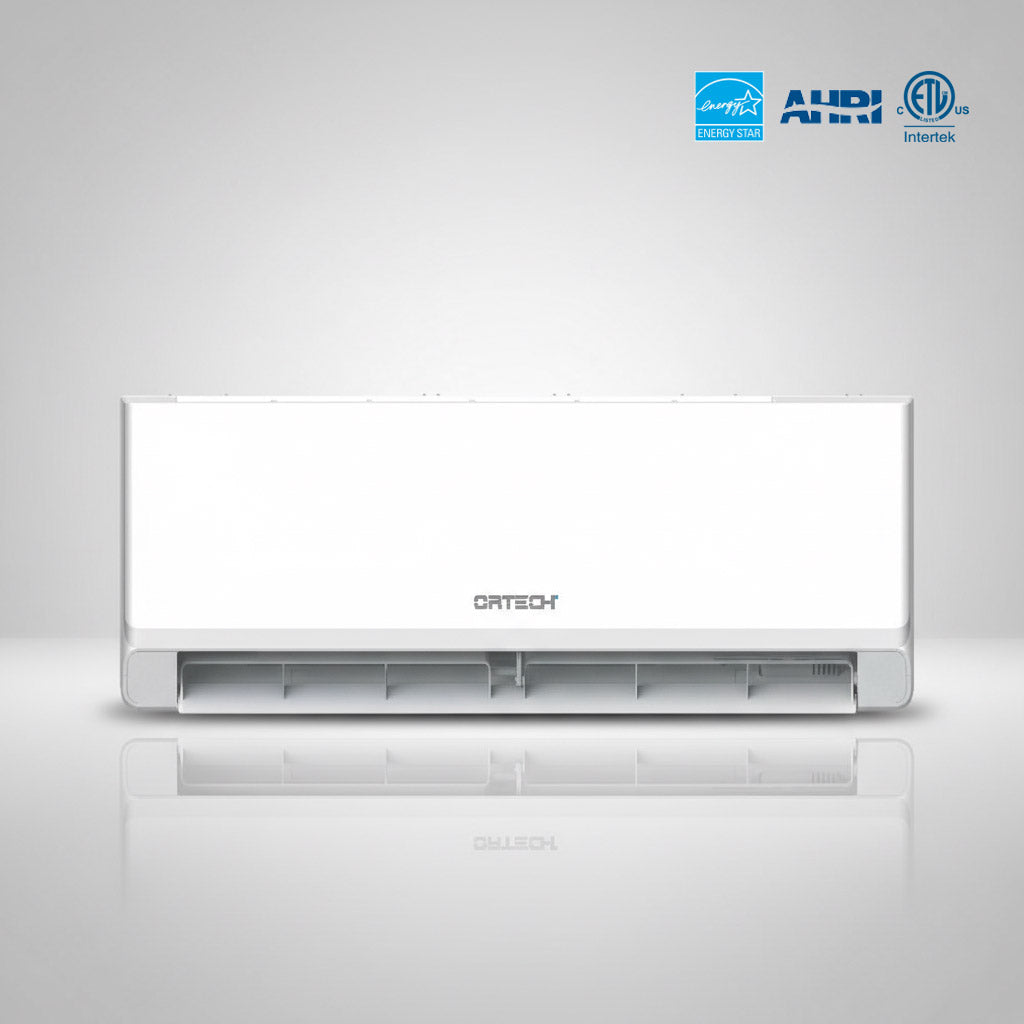

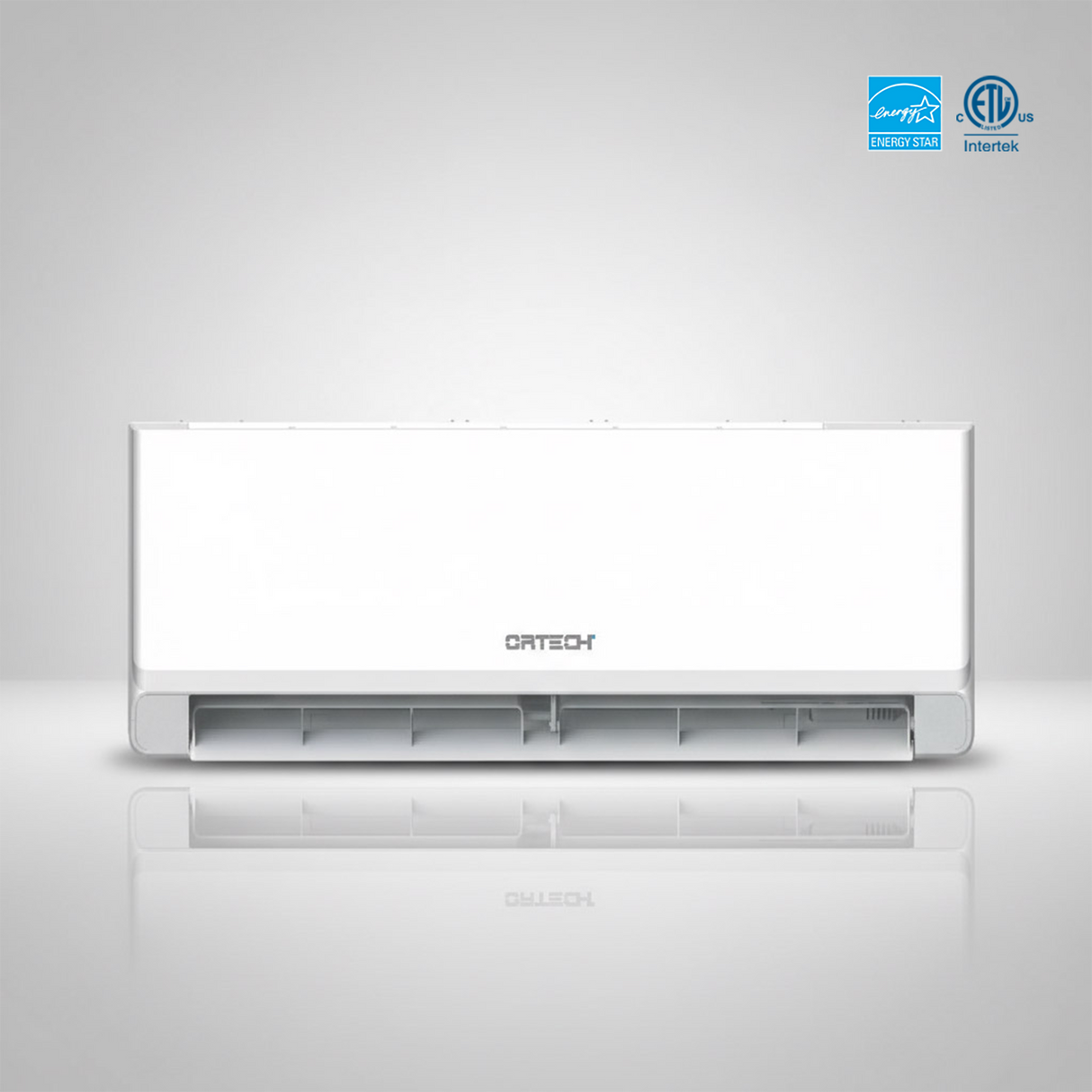

Multi Zone - Indoor Unit (PRIME AND CRYOHEAT SERIES)

Ventilateur à récupération d'énergie conçu pour améliorer le confort intérieur, réduire les coûts énergétiques et favoriser un environnement de vie plus sain et plus efficace.

Capacity

7000 BTU 9000 BTU 12000 BTU 18000 BTU 24000 BTU

Variantes de produit

POINTS FORTS

Amélioration de la qualité de l'air intérieur :Ce système d'échange d'air améliore la qualité de l'air intérieur en conservant la chaleur existante et en optimisant les niveaux d'humidité ambiante.
En miroir (ODD-ERV100EC-M) :Unité miroir disponible pour les suites identiques mais inversées.
Contrôle d'humidité intégré :Comprend un capteur d'humidité pour maintenir automatiquement un niveau d'humidité intérieur optimal pour un confort accru.
Débit d'air réglable :Le débit d'air d'alimentation et d'extraction peut être ajusté manuellement dans une plage allant de 40 à 100 CFM.
Cœur de récupération d'énergie avancé :Doté d'un cœur en graphène à contre-courant pour un transfert d'énergie et une efficacité thermique supérieurs.
Moteurs EC efficaces :Propulsé par deux moteurs EC encastrés, conçus pour un fonctionnement silencieux, continu et fiable.
Installation simplifiée :Option filaire disponible. Supports de montage inclus pour une installation facile au plafond ou au mur.
Protection contre les basses températures :Conçu pour maintenir les performances et empêcher le gel dans des conditions extrêmes.
Filtration :Utilise des filtres lavables et remplaçables MERV4 avec 20 PPI pour une meilleure pureté de l'air. MERV 8 et 13 en option.
Niveau sonore :1,5 sone à 100 CFM*
Fonction de sécurité :Équipé d'un interrupteur de porte qui coupe l'alimentation des moteurs lorsque la porte d'accès est ouverte.
Durée d'exécution personnalisable :Le bouton du minuteur permet de régler la durée de fonctionnement de 5 à 60 minutes par heure, offrant ainsi une flexibilité qui s'adapte à vos besoins.
Test de flux d'air :Doté de prises de test intégrées dans chaque zone, permettant une mesure précise du débit d'air et de la pression lors du démarrage et de l'équilibrage.
Performance certifiée :Conforme à la norme CSA C439-18 pour des performances fiables de récupération d'énergie.

PRODUCT SHEETS

Spec Sheet

Fiche technique ODD-ERV100EC

Instruction Manual

Manuel d'utilisation ODD-ERV100EC

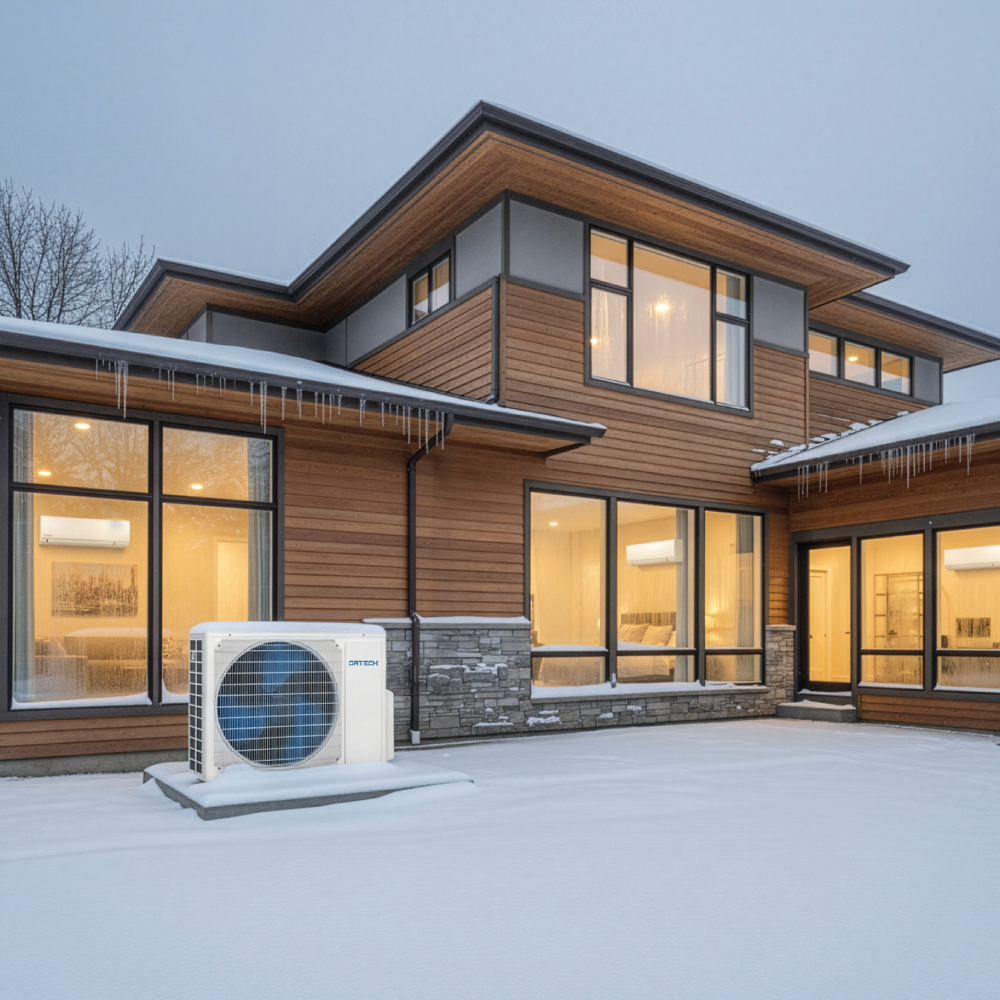

CONÇU POUR LE FROID

Spécifications

Cooling Capacity (Btu/h)
Heating Capacity (Btu/h)
Airflow

Cooling: 353/324/271/247CFM Heating: 353/335/282/247CFM
Cooling: 353/324/271/247CFM Heating: 353/335/282/247CFM
Cooling: 353/324/271/247CFM Heating: 353/335/282/247CFM
Cooling: 647/559/500/447CFM Heating: 588/529/482/435CFM
Cooling: 735/647/588/500CFM Heating: 735/676/594/518CFM
Noise level

42/39/36/34 db(A)
42/39/36/34 db(A)
42/39/37/35 db(A)
45/43/41/38 db(A)
50/48/44/40 db(A)
Moisture Removal

0.7 Kg/h (1.5 lb/h)
0.7 Kg/h (1.5 lb/h)
1.0 Kg/h (2.2 lb/h)
1.6 Kg/h (3.5 lb/h)
2.57 Kg/h (5.7 lb/h)
Operating Temp. (Cooling)

60.8~89.6°F (16~32°C)
60.8~89.6°F (16~32°C)
60.8~89.6°F (16~32°C)
60.8~89.6°F (16~32°C)
60.8~89.6°F (16~32°C)
Operating Temp. (Heating)

50~89.6°F (10~32°C)
50~89.6°F (10~32°C)
50~89.6°F (10~32°C)
50~89.6°F (10~32°C)
50~89.6°F (10~32°C)
Refrigerant

R32
R32
R32
R32
R32
Max. Output Power

13W
13W
13W
50W
50W
Max. Input Current

0.20A
0.20A
020A
0.30A
0.24A
Max. Allowable Pipe Length

20m (65.6 ft)
20m (65.6 ft)
20m (65.6 ft)
30m (98.4 ft)
30m (98.4 ft)
Max. Allowable Pipe Elevation

15m (42.9ft)
15m (42.9 ft)
15m (42.9 ft)
20m (65.6 ft)
20m (65.6 ft)
Dimensions

30.24x7.87x11.77 inches
30.24x7.87x11.77 inches
30.24x7.87x11.77 inches
44.88x9.02x13.15 inches
44.88x9.02x13.15 inches
Net Weight

7.5kg (16.53lb)
7.5kg (16.53lb)
7.5kg (16.53lb)
13kg (28.66lb)
13.5kg (29.76lb)

Accessories (sold separately)

Indoor Unit Remote Control

Comfort‑Focused Airflow with Smart Filter Alerts

The system uses two stepper motors to deliver true multi‑directional airflow, moving both up‑down and left‑right to create a more balanced and comfortable indoor environment. This ensures air reaches every corner of the room with precision.

A specialized micropore design softens harsh, direct airflow by diffusing it into a gentle, even breeze. This helps eliminate uncomfortable drafts and enhances overall comfort during operation.

The unit also features a smart filter‑monitoring function. The light board displays the filter’s dirt level, giving users a clear reminder when it’s time for cleaning to maintain optimal performance.

Product features

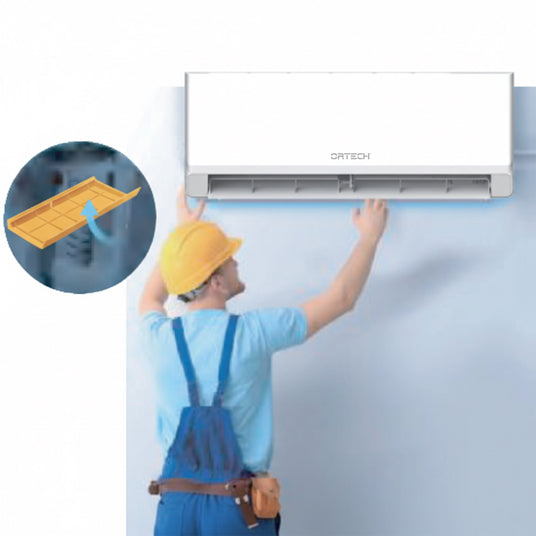

Smart Engineering for Efficient Installation

The detachable under‑jaw and plate support create additional operating space, making it easier for technicians to work efficiently during installation. This design reduces obstruction and improves overall accessibility.

The unit’s layout allows the PCB to be removed without disassembling the middle frame, simplifying maintenance and minimizing downtime. This streamlined approach helps technicians complete service tasks faster and with fewer steps.

A strengthened mounting plate equipped with a built‑in gradienter ensures precise alignment during installation. This integrated leveling feature saves time, reduces errors, and supports a more reliable, professional finish.
